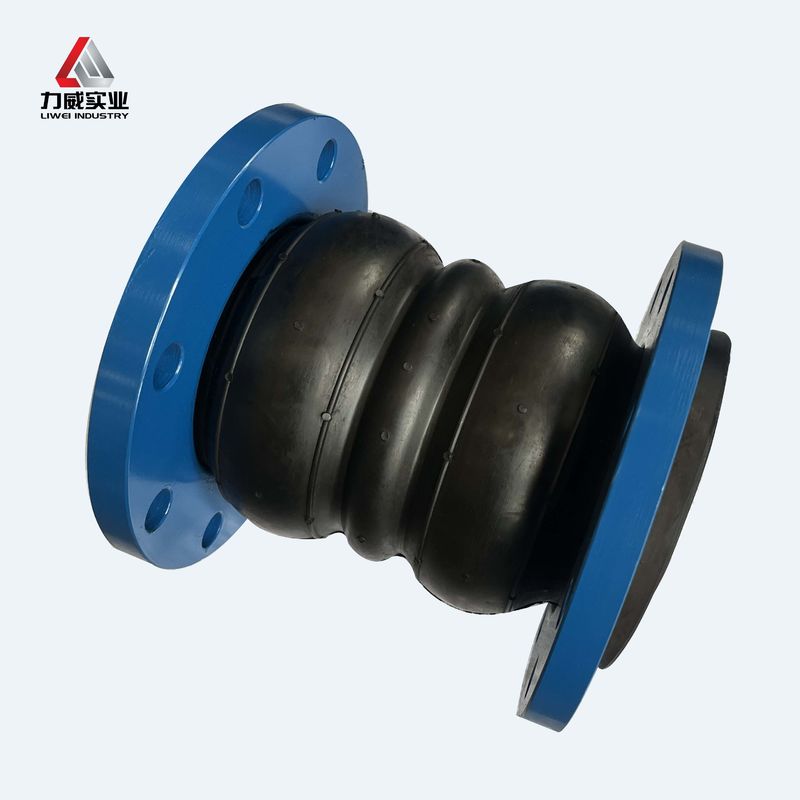

Articolo di gomma flessibile con connessione a flange ad ampio raggio di temperatura e assorbimento delle vibrazioni
Descrizione del prodotto:
Liwei riconosce l'importanza della precisione e dei dettagli nei componenti industriali.A tal fine, l'azienda offre disegni dettagliati per la giunzione in gomma flessibile a doppia sfera, consentendo ai clienti di avere una comprensione completa del prodotto prima dell'installazione.Questi disegni costituiscono una risorsa fondamentale per gli ingegneri e i tecnici, fornendo loro le specifiche necessarie per garantire un'adeguatezza e prestazioni ottimali.
Applicazioni:
- Industria petrolifera
- Industria mineraria
- Industria manifatturiera metallurgica
- Industria della protezione dell'ambiente
- Industria dell'approvvigionamento idrico e del drenaggio
- Industria della carta
Parametri tecnici:
Diameter
DN |
Distanze
mm |
Spostamento dell'asse |
Radicale
dislocamento |
Deflezione
dislocamento |
| TIPO 1 |
TIPO 2 |
| mm |
centimetro |
Estensione |
Compressione |
Estensione |
Congressione |
TIPO 1 |
TIPO 2 |
TIPO 1 |
TYPF 2 |
| 32 |
11/4" |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 40 |
11/2 |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 50 |
2" |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 65 |
21/2 |
175 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 80 |
3" |
175 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 100 |
4" |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 125 |
5" |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 150 |
6" |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 200 |
8" |
325 |
35 |
60 |
|
|
|
|
|
|
| 250 |
10" |
325 |
35 |
60 |
|
|
|
|
|
|
| 300 |
12" |
325 |
35 |
60 |
|
|
|
|
|
|
| 350 |
14" |
325 |
35 |
60 |
|
|
|
|
|
|
| 400 |
16" |
400 |
40 |
60 |
|
|
|
|
|
|
| 450 |
18" |
400 |
|
|
65 |
70 |
|
70 |
|
± 12° |
| 500 |
20" |
400 |
|
|
65 |
70 |
|
70 |
|
± 12° |
| 600 |
24" |
400 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 700 |
28" |
400 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 800 |
32" |
450 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 900 |
36" |
450 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 1000 |
40" |
450 |
|
|
75 |
80 |
|
70 |
|
± 12° |
| 1200 |
48" |
500 |
|
|
75 |
80 |
|
70 |
|
±10° |
| 1400 |
56" |
500 |
|
|
75 |
80 |
|
70 |
|
±10° |
| 1600 |
64" |
500 |
|
|
75 |
80 |
|
70 |
|
±10° |
| 1800 |
72" |
500 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2000 |
80" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2200 |
88" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2400 |
96" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2600 |
104" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2800 |
112" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 3000 |
120" |
550 |
|
|
80 |
85 |
|
65 |
|
± 10 |
| • Le dimensioni e le lunghezze possono essere personalizzate per voi. |
Vantaggi:
Ricca esperienza produttiva
Team tecnico professionale
Cooperazione efficace tra i servizi di logistica
Accessori per prodotti di alta qualità
Eccellente resistenza alla corrosione
Ottimo effetto di assorbimento degli urti
Buon servizio post-vendita
Rilevazione di una reputazione di settore estremamente elevata
Struttura del prodotto:
| No |
Nome |
Materiale |
Commenti |
| 1 |
gomma esterna/interna |
EPDM,NR,NBR,PTFE,BR,CR,BR+CR,FKM,Sylopute |
Selezionare diversi materiali in base ai media |
| 2 |
Cornice |
Tessuti di fibra di nylon |
La densità e il numero di strati determinano la pressione |
| 3 |
Anello a pressione |
Fabbricazione a partire da fili di acciaio |
Prevenire la deformazione del cuscinetto a pressione |
| 4 |
Flanco |
di acciaio inossidabile,
Acciaio al carbonio, ferro duttile.
|
Scegliere diversi materiali in base alle proprie esigenze |
Imballaggio e trasporto:
Il giunto di gomma flessibile a doppia palla è accuratamente confezionato per garantire la sua integrità e qualità all'arrivo.
Il prodotto è stato inizialmente avvolto in una pellicola di plastica protettiva per proteggerlo dall'umidità e dalla sporcizia.
È avvolto in una robusta scatola di cartone personalizzata per ridurre al minimo i movimenti e i potenziali danni durante il trasporto.
Quindi sigillate la scatola con nastro adesivo e etichettate chiaramente il nome del prodotto, le dimensioni e le istruzioni per il trasporto sicuro ed efficiente.
Per aumentare la sicurezza, la scatola è legata a un pallet di legno, che garantisce la stabilità e impedisce al pacco di ribaltarsi durante il trasporto.
Ogni lotto di merci è accompagnato da un elenco dettagliato di imballaggio e da istruzioni di installazione per aiutare il destinatario nella gestione delle scorte e nell'uso del prodotto.
FAQ:
Q1: Qual è la gamma di numeri di modello per il giunto di gomma flessibile a doppia sfera Leiwei?
A1: Il numero di modello per il giunto di gomma flessibile a doppia sfera Leiwei varia da DN15 a DN4000, soddisfacendo una vasta gamma di dimensioni e esigenze delle condotte.
Q2: Dove viene prodotto il giunto di gomma flessibile Leiwei a doppia sfera?
A2: La giunzione in gomma flessibile Leiwei a doppia sfera è prodotta nell'Henan, in Cina, garantendo standard di qualità elevati ed eccellenza produttiva.
Q3: Quali certificazioni ha il giunto di gomma flessibile a doppia sfera Leiwei?
A3: La giunzione di gomma flessibile Leiwei a doppia sfera è dotata di più certificazioni tra cui ISO9001, TUV, WRAS, CO, MTC, PL, IV, ecc.,dimostrare la conformità alle norme internazionali di qualità e sicurezza.
Q4: Qual è la quantità minima di ordine per il giunto di gomma flessibile a doppia sfera Leiwei e come è confezionato?
R4: Il quantitativo minimo di ordinazione per il giunto di gomma flessibile a doppia sfera Leiwei è di 1 set.Se sono imballati in una sola cassa più compensatori, un telaio in acciaio viene utilizzato per la fissazione sicura.
