Descrizione del prodotto:

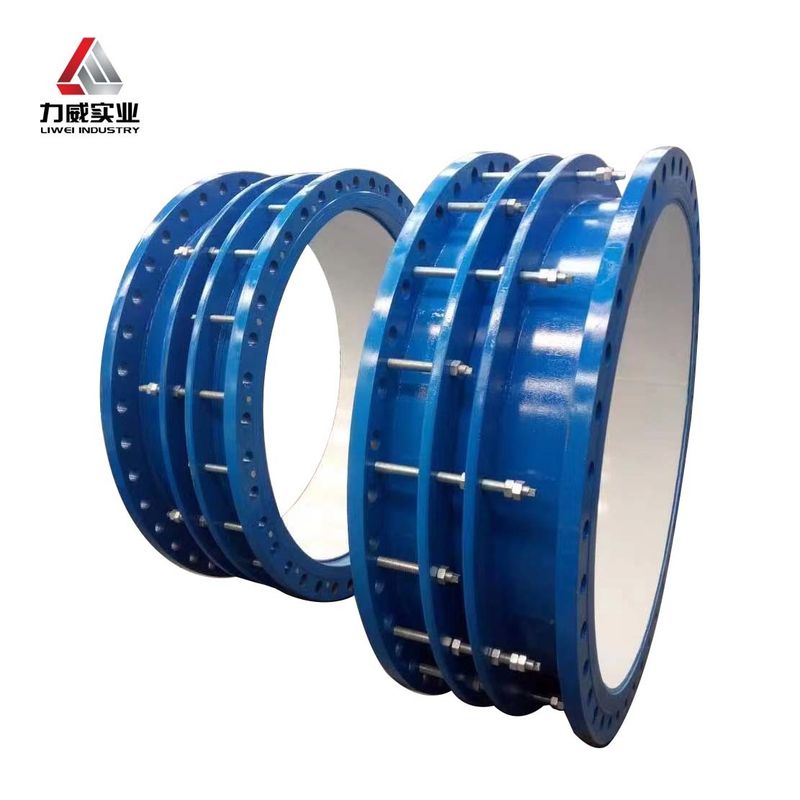

La giunzione di trasferimento di forza a doppia flangia, giunzione in acciaio composta da giunzione di espansione a manica libera, flangia di tubo corto, vite di trasferimento di forza e altri componenti.Può ridurre la spinta di pressione (forza della piastra cieca) delle parti collegate e compensare l'errore di installazione della condotta.
Caratteristiche:
NUT
Dopo un trattamento speciale Non è facile deformarsi e crepare
Parete del tubo
Parete di tubo spessita, rinforzata e resistente Lunga durata
Flanco
Flange di saldatura piatta, più sicura, più sicura e di qualità garantita
Parametri tecnici:
| DN |
Pipe
diametro |
Spesso
dimensione |
Dimensioni della connessione della flangia |
|
| 0.6Mpa |
1.0Mpa |
| |
DW |
L |
L1 |
D |
D1 |
n-Tn |
b |
D |
D1 |
n-Tn |
b |
| 65 |
76 |
200 |
40 |
160 |
130 |
4-M12 |
16 |
185 |
145 |
4-M16 |
20 |
| 80 |
89 |
190 |
150 |
4-M16 |
18 |
200 |
160 |
8-M16 |
22 |
| 100 |
114 |
210 |
170 |
4-M16 |
18 |
220 |
180 |
8-M16 |
24 |
| 125 |
140 |
240 |
200 |
8-M16 |
20 |
250 |
210 |
8-M16 |
26 |
| 150 |
168 |
265 |
225 |
8-M16 |
20 |
285 |
240 |
8-M20 |
26 |
| 200 |
219 |
320 |
280 |
8-M16 |
22 |
340 |
295 |
8-M20 |
28 |
| 250 |
273 |
375 |
335 |
12-M16 |
24 |
395 |
350 |
12-M20 |
28 |
| 300 |
325 |
220 |
50 |
440 |
395 |
12-M20 |
24 |
445 |
400 |
12-M20 |
28 |
| 350 |
377 |
490 |
445 |
20-M20 |
26 |
505 |
460 |
16-M20 |
30 |
| 400 |
426 |
540 |
495 |
20-M20 |
28 |
565 |
515 |
16-M24 |
32 |
| 450 |
480 |
595 |
550 |
20-M20 |
28 |
615 |
565 |
20-M24 |
32 |
| 530 |
530 |
645 |
600 |
20-M20 |
30 |
670 |
620 |
20-M24 |
34 |
| 600 |
630 |
240 |
755 |
705 |
20-M24 |
30 |
780 |
725 |
20-M27 |
36 |
| 700 |
720 |
860 |
810 |
24-M24 |
32 |
895 |
840 |
24-M27 |
40 |
| 800 |
820 |
350 |
60 |
975 |
920 |
24-M27 |
34 |
1015 |
950 |
24-M30 |
44 |
| 900 |
920 |
1075 |
1020 |
24-M27 |
36 |
1115 |
1050 |
28-M30 |
46 |
| 1000 |
1020 |
1175 |
1120 |
28-M27 |
36 |
1230 |
1160 |
28-M30 |
50 |
| 1200 |
1220 |
370 |
1405 |
1340 |
32-M30 |
40 |
1455 |
1380 |
28-M33 |
56 |
| 1400 |
1420 |
1630 |
1560 |
36-M33 |
44 |
1675 |
1590 |
32-M36 |
62 |
| 1600 |
1620 |
380 |
1830 |
1760 |
40-M33 |
48 |
1915 |
1820 |
36-M39 |
68 |
| 1800 |
1820 |
2045 |
1970 |
44-M36 |
50 |
2115 |
2020 |
40-M45 |
70 |
| 2000 |
2020 |
400 |
2265 |
2180 |
48-M39 |
54 |
2325 |
2230 |
48-M45 |
74 |
| 2200 |
2220 |
2475 |
2390 |
52-M39 |
60 |
2550 |
2440 |
52-M52 |
80 |
| 2400 |
2420 |
2685 |
2600 |
56-M39 |
62 |
2760 |
2650 |
56-M52 |
82 |
| 2600 |
2620 |
450 |
80 |
2905 |
2810 |
60-M45 |
64 |
2960 |
2850 |
60-M52 |
88 |
| 2800 |
2820 |
3115 |
3020 |
64 -M45 |
68 |
3180 |
3070 |
64 -M52 |
94 |
| 3000 |
3020 |
3315 |
3220 |
68-M45 |
70 |
3405 |
3290 |
68-M56 |
100 |
| 3200 |
3220 |
3525 |
3430 |
72-M45 |
76 |
|
|
|
|
Applicazioni:
Applicazione del prezzo comune di smantellamento
È utilizzato principalmente per la connessione a manica sciolta di pompe, valvole e altri accessori di condotte, ecc.
Processo tecnologico:
La giunzione in acciaio è adatta per condotte con flange su entrambi i lati.La raccolta di fondi diagonale può stringere il bullone del tappo di pressione uniformementeÈ conveniente da installare e riparare e può essere regolato in base alle dimensioni del sito.
Supporto e servizi:
Il prodotto di giunzione in acciaio è progettato per fornire una giunzione forte e sicura per varie applicazioni.Il nostro team di supporto tecnico è disponibile per aiutarvi con qualsiasi domanda o problema relativo al prodotto che potreste incontrareOffriamo i seguenti servizi:
- Guida all'installazione del prodotto
- Assistenza per la risoluzione dei problemi
- Raccomandazioni per la manutenzione del prodotto
- Supporto in garanzia
Il nostro team si impegna a garantire la vostra soddisfazione con il nostro prodotto e a fornire soluzioni tempestive ed efficaci a qualsiasi sfida che potreste incontrare.
Imballaggio e trasporto:
Imballaggio
All'interno: pellicola di plastica, poi inserita in una custodia di cartone.
Esterno: Casso di compensato di esportazione sicuro, con marcatura su cartone e in legno può essere personalizzato o confezionato secondo le vostre richieste.
Spedizione:
1.Potremmo consegnare le merci via espresso internazionale, come DHL, UPS, TNT, EMS, altri.
2Potete anche scegliere il trasporto in base al vostro programma e al vostro budget.3- O potresti usare il tuo agente.
FAQ:
D: Qual è il marchio del prodotto di giunzione in acciaio?
R: Il marchio del prodotto di giunzione in acciaio è liwei.
D: Qual è il numero di modello del prodotto di giunzione in acciaio?
R: Il numero di modello del prodotto di giunzione in acciaio è DN65-DN3200.
D: Dove viene prodotto il prodotto di giunzione in acciaio?
R: Il prodotto di giunzione in acciaio è fabbricato nell'Henan, in Cina.
D: Quali sono le certificazioni del prodotto di giunzione in acciaio?
R: Il prodotto di giunzione in acciaio ha certificazioni tra cui ISO9001, TUV, WRAS, CO, MTC, PL, IV ecc.
Q: Qual è la quantità minima di ordine per il prodotto in giunzione di acciaio?
R: Il quantitativo minimo di ordinazione per il prodotto in giunzione in acciaio è di 1 set.
D: Qual è il prezzo del prodotto di giunzione in acciaio?
R: Il prezzo del prodotto in giunzione di acciaio è negoziabile.
