Descrizione del prodotto:

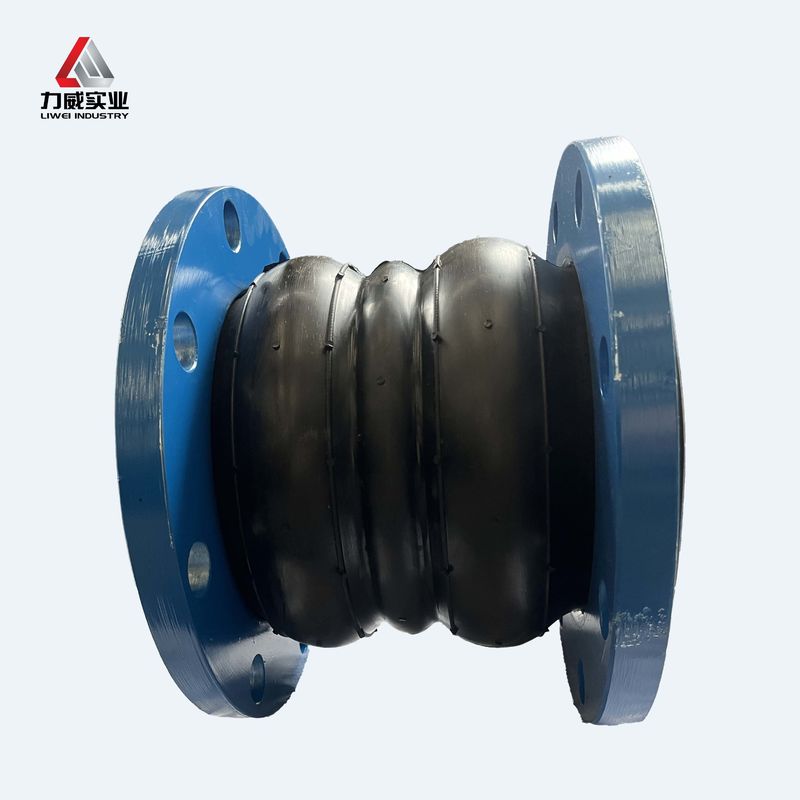

Liwei Double Sphere Flexible Rubber Joint adotta un design snello e di grande deflessione, non influisce sulla portata nel processo di trasporto delle condotte, ha un assorbimento degli urti,riduzione del rumore, per soddisfare le caratteristiche di spostamento multidirezionale.Il prodotto è progettato per adattarsi alla gamma di dimensioni DN15 a DN4000 ed è adatto a una varietà di diametri di tubiE ci sono opzioni di gamma estesa che possono gestire temperature da -30°C a 150°C, per garantire l'adeguatezza a quasi tutte le esigenze di applicazione.
Caratteristiche del prodotto:
Disegno a doppia sfera: la giunzione in gomma a doppia sfera ha una sfera di gomma in più rispetto alla giunzione in gomma a sfera singola, il che migliora la tenuta all'aria e le prestazioni impermeabili del prodotto,e può anche migliorare efficacemente la durata del prodotto e ridurre il rumore. La giuntura in gomma bisferica adotta la giuntura in gomma bisferica, la lunghezza di connessione è migliore di quella della giuntura in gomma sferica singola e l'importo di compensazione è maggiore.
Materiale di composizione: composto da uno strato interno e un strato esterno di gomma, uno strato di tessuto e un anello di filo di acciaio composto da parti tubulari di gomma,dopo stampaggio per vulcanizzazione e poi combinato con flange metallica o manica libera di giunzione parallelaTra questi, lo strato di tenuta in gomma è realizzato con materiale di gomma di alta qualità, che ha una buona resistenza alla corrosione, resistenza all'usura e proprietà di tenuta.
Parametri tecnici:
Diametro
DN |
Distanze
mm |
Spostamento dell'asse |
Radicale
dislocamento |
Deflezione
dislocamento |
| TIPO 1 |
TIPO 2 |
| mm |
centimetro |
Estensione |
Compressione |
Estensione |
Congressione |
TIPO 1 |
TIPO 2 |
TIPO 1 |
TYPF 2 |
| 32 |
11/4" |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 40 |
11/2 |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 50 |
2" |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 65 |
21/2 |
175 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 80 |
3" |
175 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 100 |
4" |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 125 |
5" |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 150 |
6" |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 200 |
8" |
325 |
35 |
60 |
|
|
|
|
|
|
| 250 |
10" |
325 |
35 |
60 |
|
|
|
|
|
|
| 300 |
12" |
325 |
35 |
60 |
|
|
|
|
|
|
| 350 |
14" |
325 |
35 |
60 |
|
|
|
|
|
|
| 400 |
16" |
400 |
40 |
60 |
|
|
|
|
|
|
| 450 |
18" |
400 |
|
|
65 |
70 |
|
70 |
|
± 12° |
| 500 |
20" |
400 |
|
|
65 |
70 |
|
70 |
|
± 12° |
| 600 |
24" |
400 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 700 |
28" |
400 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 800 |
32" |
450 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 900 |
36" |
450 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 1000 |
40" |
450 |
|
|
75 |
80 |
|
70 |
|
± 12° |
| 1200 |
48" |
500 |
|
|
75 |
80 |
|
70 |
|
±10° |
| 1400 |
56" |
500 |
|
|
75 |
80 |
|
70 |
|
±10° |
| 1600 |
64" |
500 |
|
|
75 |
80 |
|
70 |
|
±10° |
| 1800 |
72" |
500 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2000 |
80" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2200 |
88" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2400 |
96" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2600 |
104" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2800 |
112" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 3000 |
120" |
550 |
|
|
80 |
85 |
|
65 |
|
± 10 |
| • Le dimensioni e le lunghezze possono essere personalizzate per voi. |
Applicazione:
Sistema di condizionamento dell'aria
condotte d'aria, linee chimiche
Linee di circolazione dell'acqua
Linee di compressione, linee di stoccaggio della carta
Aspirazione e scarico a pompa
Linee di refrigerazione
Turbina a condensatore
Condizione di funzionamento:
| Condizione di funzionamento |
| Temperatura di funzionamento |
-15-80°C (-30-150°C) |
| Pressione di lavoro |
6-40 barre (PN6-PN40) |
| Pressione di prova |
1.5 volte la pressione di lavoro |
| Pressione di esplosione |
2 volte la pressione di lavoro |
| Medi applicati |
L'aria, l'acqua, le acque reflue, l'acqua di mare, l'acido, l'alcalino, l'olio, ecc. |
Supporto e servizi:
Ispezione della consegna (prova di pressione, prova di specifiche, materiale, quantità, imballaggio).
La qualità è garantita per 12 mesi, con il supporto di test di terze parti.
Sono disponibili soluzioni e disegni gratuiti.
Un team di confezionatori professionisti ben addestrati e disciplinati.
Servizio online 24 ore su 24, risposta rapida prima e dopo la vendita.
Sostenere l'ispezione di fabbrica online
Consegna puntuale
Sono disponibili campioni gratuiti
