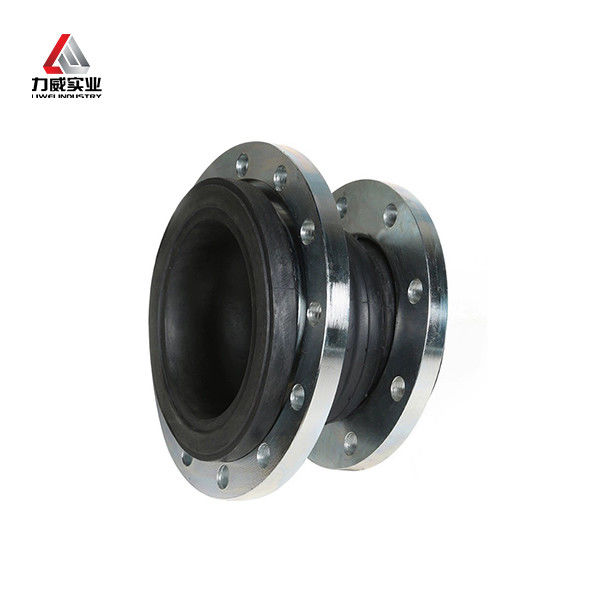

Descrizione del prodotto:
un'intensità di spessore superiore a 50 W/cm3è un componente di connessione di condotte appositamente progettato utilizzato principalmente per collegare due tubi o apparecchiature di diametro diversoQuesto tipo di giunzione è realizzato in materiale di gomma di alta qualità, che ha eccellente elasticità, resistenza all'usura, resistenza all'invecchiamento e resistenza alla rottura,e può adattarsi a vari ambienti di lavoro complessi e condizioni medie.
Caratteristiche strutturali:
La progettazione strutturale dell'insieme di gomma riduttore concentrico consente di garantire una transizione agevole del sistema di tubazioni all'interno dell'insieme.uno strato di rinforzo (e.per esempio, strato di tessuto di corda o di filo d'acciaio) e uno strato esterno di gomma; lo strato interno di gomma è in contatto diretto con il mezzo e deve avere una buona resistenza alla corrosione e una buona tenuta;lo strato di rinforzo fornisce la resistenza e la stabilità dell'articolazioneIl livello esterno di gomma protegge la struttura interna e aumenta la resistenza all'usura.
Dato che le due estremità della giunzione hanno diametri diversi,è necessario prestare particolare attenzione nella progettazione per garantire che le superfici di collegamento delle due estremità siano concentriche con l'asse della conduttura, per evitare perdite o danni causati dall'eccentricità.
Applicazioni:
Il giunto di gomma di riduzione concentrica liwei è adatto per un'ampia gamma di applicazioni.È comunemente utilizzato in ambienti industriali, come in impianti chimici, raffinerie di petrolio e gas e centrali elettriche.Il prodotto può essere utilizzato per collegare tubi di diverse dimensioni, ad esempio nei sistemi di condotte che richiedono una riduzione del diametro.Il prodotto è anche comunemente utilizzato nei sistemi idraulici e di riscaldamento e può essere utilizzato per collegare diversi tipi di tubi, come il rame e l'acciaio.
Parametri tecnici:
| Dimensione della connessione principale |
| DNmax × DNmin |
Distanze
(mm) |
Dislocati assiali |
Orizzontale
movimento
(mm) |
Deformazione
angolo
(a1+a2) |
DNmax × DNmin |
Distanze
(mm) |
Dislocazione assiale |
Orizzontale
movimento
(mm) |
Deformazione
angolo
(a1+a)₂) |
Estensione
(mm) |
Compressione
(mm) |
Estensione
(mm) |
Compressione
(mm) |
| 32×25 |
115 |
20 |
30 |
45 |
35° |
125×100 |
200 |
22 |
30 |
40 |
35° |
| 40×25 |
115 |
20 |
30 |
45 |
35° |
150×50 |
200 |
22 |
30 |
40 |
35° |
| 40×32 |
115 |
20 |
30 |
45 |
35° |
150×125 |
200 |
25 |
35 |
40 |
30° |
| 50×32 |
180 |
20 |
30 |
45 |
35° |
200×80 |
200 |
25 |
35 |
40 |
30° |
| 50×40 |
180 |
20 |
30 |
45 |
35° |
200×150 |
200 |
25 |
35 |
40 |
30° |
| 65×32 |
180 |
20 |
30 |
45 |
35° |
250 × 100 |
220 |
25 |
35 |
40 |
30° |
| 65×50 |
180 |
20 |
30 |
45 |
35° |
300×250 |
220 |
25 |
35 |
40 |
30° |
| 80×40 |
180 |
20 |
30 |
45 |
35° |
350×300 |
240 |
25 |
35 |
35 |
30° |
| 80×65 |
180 |
20 |
30 |
45 |
35° |
400×350 |
240 |
25 |
38 |
35 |
30° |
| 100×40 |
180 |
22 |
30 |
40 |
35° |
500×300 |
240 |
28 |
38 |
35 |
26° |
| 100×80 |
180 |
22 |
30 |
40 |
35° |
500x400 |
240 |
28 |
38 |
35 |
26° |
| 125×5 |
180 |
22 |
30 |
40 |
35° |
600*400 |
240 |
28 |
38 |
35 |
26° |
| • Le dimensioni e le lunghezze possono essere personalizzate per voi. |
Materiale di ciascuna parte:
| - No, no, no, no. |
Parte |
Materiale |
| 1 |
Corpo |
NR,CR,IIR,NBR,FKM,EPDM |
| 2 |
Rubber interno ed esterno |
NR,CR,IIR,NBR,FKM,EPDM,PTFE |
| 3 |
Carcassa |
Tessuti di fibra di nylon |
| 4 |
Anello di rinforzo |
Fabbricazione a partire da fili di acciaio |
| 5 |
Flanco |
Acciaio al carbonio fuso e forgiato ((Q235)
Acciaio inossidabile304,316321)
Plastico (CPVC, PVDF, PPH, UPVC, RPP)
|
Supporto e servizi:
Il giunto di gomma riduttore concentrico è progettato per fornire una connessione flessibile tra tubi di diametri diversi.È realizzato in gomma di alta qualità resistente alla corrosione e all'usura. Il prodotto è facile da installare e fornisce un'eccellente riduzione delle vibrazioni e del rumore.manutenzioneI nostri servizi includono ispezioni in loco, test sui prodotti e soluzioni personalizzate per soddisfare le vostre esigenze specifiche.
Imballaggio e trasporto:
Imballaggio del prodotto:
Il prodotto Concentric Reducing Rubber Joint sarà confezionato in modo sicuro con una bombola e collocato in una scatola di cartone per la spedizione.La scatola sarà etichettata con le informazioni sul prodotto e le istruzioni per la gestione.
Spedizione:
Il prodotto Concentric Reducing Rubber Joint sarà spedito tramite un servizio di corriere affidabile.ma il tempo di consegna stimato verrà fornito al cliente al momento del check-outIl cliente riceverà anche un numero di tracciamento per monitorare lo stato della spedizione.
FAQ:
Q1: Qual è il marchio di questo prodotto?
R1: Il marchio di questo prodotto è liwei.
D2: Qual è la gamma di numeri di modello di questo prodotto?
A2: L'intervallo dei numeri di modello di questo prodotto è DN25*32~DN600*400.
Q3: Come puoi garantire la qualità o qualsiasi garanzia?
A3: In caso di problemi di qualità durante l'uso, tutti i prodotti possono essere restituiti o secondo le richieste del consumatore.
Q4: Posso visitare la vostra fabbrica prima dell'ordine?
A4: Sì, benvenuto nella nostra fabbrica per controllare la qualità.
Q5: Qual è il dettaglio dell'imballaggio di questo prodotto?
R5: Il dettaglio di imballaggio di questo prodotto include pellicola di plastica interna, custodia esterna in legno, e se più compensatori sono confezionati in una sola custodia, utilizzeremo il telaio in acciaio per fissarlo.
